一.设备型号
型号：Universal（2440/1000/900），四工位，对面操作，集成有单柱净化单元，PLC控制及触摸屏操作，真空泵，支架，一个封闭的箱体，带有倾斜的操作面和可拆卸的安全玻璃前窗. 在标准状况下，即200C恒温，一个标准大气压，99.999%的惰性气源，水氧指标小于1 ppm
二.功能
| 序号 | 名称 | 功能 |
| 1. | 密闭循环 | 手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧 |
| 2. | 自动控制再生 | 除水除氧材料可以再生，再生过程由程序控制 |
| 3. | 自动清洗 | 手套箱内的气氛置换通过自动控制的清洗阀门完成 |
| 4. | 箱体压力控制 | 手套箱内压力通过PLC自动控制, 工作压力+/- 15mbar内可以自由设定，超出+/- 16mbar系统自动保护 |
| 5. | 真空泵自动控制 | 真空泵要求在系统需要时自动开启 |
三.基本配置
| 1. | 2个304不锈钢的箱体，耐酸，厚度3 mm |
| 2. | 1个大过渡舱，直径360mm，长度600mm，右侧 |
| 3. | 2个小过渡舱，直径150mm，长度300mm， 左、右侧 |
| 4. | 4个带2个手套口的前窗 |
| 5. | 4副丁基橡胶手套 |
| 6. | 4套照明系统 |
| 7. | 1个箱内电源接口 |
| 8. | 7个KF40备用接口 |
| 9. | 1台高性能的循环风机90m3/h，加装变频 |
| 10. | 1台真空泵 |
| 11. | 1套水分析仪 |
| 12. | 1套氧分析仪 |
| 13. | 1套快换箱有机溶剂吸附器 |
| 14. | 支架脚轮 |
| 15. | 脚踏开关 |
四、关键部件来源
| 部件 | 来源 |
| 真空泵 | EDWARDS （英国） |
| 循环风机 | DARGANG（台湾） |
| 水分析仪 | VTI（美国） |
| 氧分析仪 | VTI（美国） |
| 压力传感器 | HALSTRUP（德国） |
| 净化材料 | BASF、UOP（德国、美国） |
| 丁基手套 | NORTH（美国） |
| 电磁阀门 | BURKET （德国） |
| 管道接头 | LEGRIS （法国） |
| PLC 控制系统和触摸屏 | SIEMENS（德国） |
| 压力表 | WIKA （德国） |
| 集成阀座 | MIKROUNA（定制） |
水氧指标：小于1 ppm；

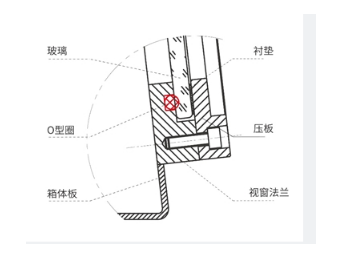

1）手套箱箱体
箱体：
| 材料 | 304 不锈钢，厚度 3mm |
| 内表面 | 不锈钢拉丝处理 |
| 外表面 | 喷漆，白色 |
| 箱体名义尺寸 | 长度：2440mm；深度：1000mm；高度：900mm |
| 手套口 | 材料为铝合金材质，O型圈密封 |
| 手套 | 丁基橡胶， 厚度0.4mm ，直径 8”，长度32” |
| 过滤器 | 规格 0.3 微米，1个气体入口和1个气体出口 |
| 搁物架 | 不锈钢材料，内置2层 |
| 箱体照明 | LED灯，安装在每块玻璃窗前上方 |
| 接口 | 备用接口7个， DN 40 KF；电源接口 1 个 （220V） |
2) 大过渡舱
l 过渡舱
| 尺寸 | 直径 360mm, 长度 600mm |
| 材料 | 304不锈钢 |
| 表面 | 内表面为拉丝处理，外表面喷漆（白色） |
l 附件
| 滑动托盘 | 304不锈钢 |
| 舱门 | 双门，铝合金材料，阳极氧化处理，厚度 10mm，竖直操作，带提升机构 |
| 压力表 | 模拟显示 |
l 控制
电磁阀触摸屏自动操作
3) 小过渡舱（标准配置1台小舱，左工位增加一台小舱后，更方便左侧传递实验样品）
l 过渡舱
| 尺寸 | 直径150mm，长度300mm，进入箱体部分长度为100mm |
| 材料 | 304 不锈钢 |
| 表面 | 内表面为拉丝处理，外表面喷漆（白色） |
l 附件
| 舱门 | 扣式舱门，无互锁 |
l 控制
手动阀手动操作
4）气体净化循环系统
l 净化柱
| 功能 | 气体密闭，除水、除氧 |
| 容器材料 | 304不锈钢 |
| 净化材料 | 铜触媒：5kg；分子筛：5 kg |
| 净化能力 | 除氧：60L；除水：2Kg, |
| 水氧指标 | 小于1ppm |
l 循环系统
| 工作气体 | 氮气、氩气、氦气 |
| 循环能力 | 集成风机流量90m³/h |
l 再生
| 操作 | PLC自动控制再生过程 |
| 再生气体 | 工作气体与氢气混合气体，(氢气5-10%) |
l 真空泵
| 规格 | 12 m³ /h，旋片泵，带油雾过滤器 ，气振控制 |
l 阀门
| 主阀 | DN 40 KF ，电气动角阀 |
| 控制阀 | 电磁集成阀 |
5）控制系统：
| 功能 | 包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏 |
| 压力控制 | 控制箱体、过渡舱的压力工作压力+/- 15mbar内可以自由设定，超出+/- 16mbar系统自动保护 |
| 脚踏板 | 控制箱体压力，方便操作升压和降压 |
6）显示系统：
采用西门子PLC 触摸屏smart 700，显示运行状态，箱体压力、系统记录等
7）真空系统控制情况
进口真空泵，可手动或通过PLC启动，流量12m³/h ,可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-3mbar
8) 氧分析仪
测量范围： 0～1000ppm
采用ZrO2传感器，避免了燃料电池寿命短，不能暴露在空气中的问题。
9）水分析仪
测量范围：0～500ppm
应用范围广，尤其对于锂电制造及金属有机等用户，可以通过清洗再生程序恢复初始状态，避免了一次污染即报废的问题。
10）快换有机溶剂吸附器
置于箱体底部，填充高效活性炭和活性氧化铝各5公斤，循环气体可首先通过吸附器，吸附挥发有机溶剂气氛。
